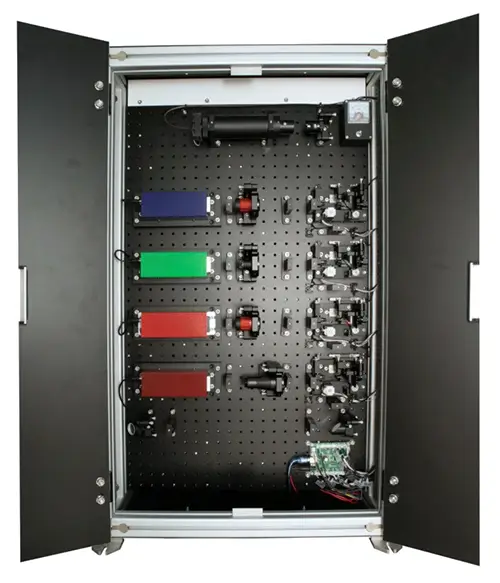

Рамановский спектрометр
LS RamBo 620

Конфокальная микроскопия

• Режимы конфокальной Рамановской/флуоресцентной/Рэлеевской визуализации работают одновременно с атомно-силовым микроскопом (AFM).
• Разрешение, ограниченное дифракцией: менее 200 нм в плоскости XY, менее 500 нм вдоль оси Z (при использовании объектива с погружением).
• Истинная конфокальность; моторизированная апертура конфокального отверстия для оптимального сигнала и конфокальности.
• Непрерывно регулируемый нейтральный фильтр плотности для точного изменения мощности лазера.
• Моторизованный вариатор расширения/светорассеивания луча: индивидуально настраивает диаметр и коллимацию лазерного пучка для каждого используемого лазера и объектива.
• Полностью автоматизированное переключение между различными лазерами.
• Полноценная трехмерная (XYZ) конфокальная визуализация с мощной обработкой изображений.
• Закрытая петля сканирования образца XYZ размером 100×100×10 мкм.
• Опция отслеживания фокуса: образец всегда остается в фокусе благодаря перемещению образца по оси Z с использованием обратной связи AFM. Высококачественное конфокальное изображение грубых или наклоненных образцов.
• Конфокальное сканирование образцом и лазерным пятном. Сканирование лазерным пятном используется для тяжелых образцов, больших областей сканирования, чрезвычайно быстрого сканирования и т.п.

Интеграция AFM/STM с спектроскопией

• Высокопроизводительный низкочувствительный атомно-силовой микроскоп (AFM)
• Уровень шума, ось Z (среднеквадратичное значение, в полосе пропускания 1 кГц): <0.05 нм, атомарное разрешение
• Простая замена системы регистрации сигналов AFM путем смены рабочей длины волны (650, 830, 1300 нм)
• Отсутствие взаимных помех между лазером AFM и рамановской спектроскопией
• Автоматическое позиционирование и выравнивание лазера AFM, зонда и фотодиода
• Система регистрации сигналов AFM, независимая от выбора объектива
• Закрытая петля сканирования образца XYZ размером 100×100×10 мкм
• Опция отслеживания фокуса: образец всегда находится в фокусе благодаря механизму обратной связи по оси Z. Высокая четкость конфокальных изображений грубой или наклоненной поверхности
• Режим HybriD для исследования свойств жесткости и адгезии на наноуровне
• Спектроскопия, коррелированная с положением зонда: оптический сигнал измеряется отдельно на разных расстояниях между зондом и образцом

Рамановская Спектроскопия и Изображение

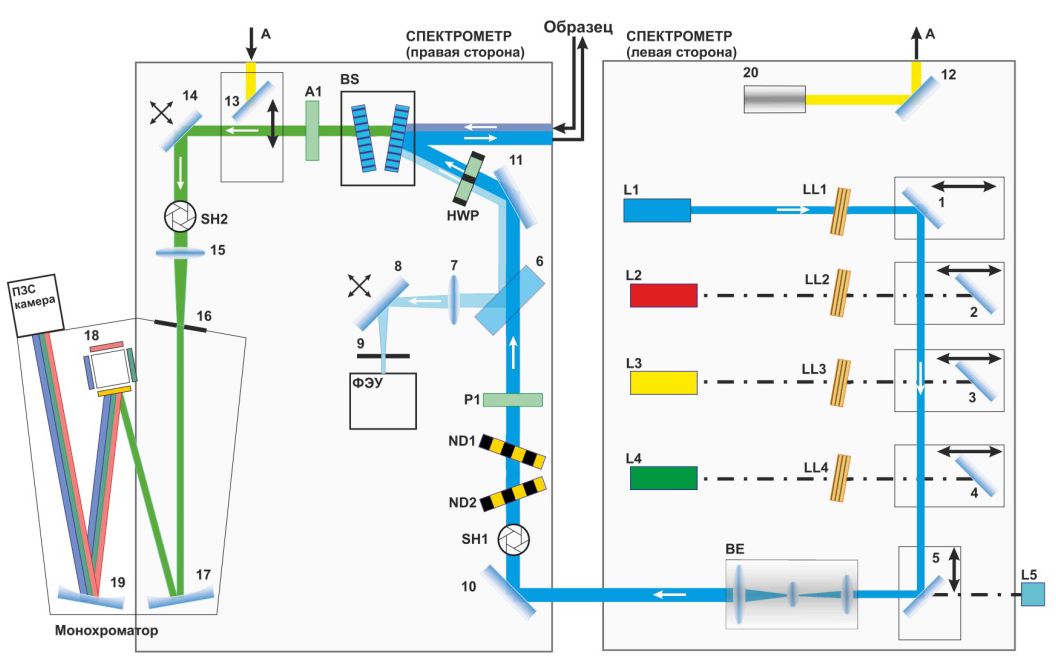

Высокоэффективный спектрограф с длиной фокуса 620 мм и четырьмя моторизованными решётками.

Доступны диапазоны видимого света, ультрафиолетового и инфракрасного излучения.

Спектральное разрешение: до 0.2 см^-1. Одновременно возможна установка до трёх детекторов различного типа:

• Охлаждаемые (до −100°C) камеры CCD/EMCCD;
• Фотонный счётчик APD или детектор FLIM;
• Фотоприёмник PMT для быстрой конфокальной лазерной визуализации (Rayleigh).

Гибкая система поляризационной оптики с мотором в каналах возбуждения и обнаружения позволяет проводить измерения перекрестнополяризованного рамановского рассеяния.

Изучение низкоэнергетического рамановского спектра (<10 см⁻¹) возможно с применением объёмных брэгговских фильтров.

Гиперспектральная визуализация обеспечивает запись и анализ полного рамановского спектра в каждой точке одно-, двух- или трёхмерного конфокального сканирования.

Возможно освещение сверху, снизу и сбоку. Используется самая высокая разрешающая способность оптической системы одновременно с работой атомно-силового микроскопа (AFM):

• Конфигурация Инвертированного микроскопа: числовая апертура (NA) до 1.45;
• Прямая конфигурация и боковая подсветка: числовая апертура до 0.7. Объективы легко заменяются с точностью установки меньше 2 микрон;
• Двойное сканирование: либо подвижный образец, либо перемещение лазерного пятна;
• Зеркала закрытого цикла обеспечивают точное позиционирование лазерного пятна относительно кончика иглы (особенно важно для методов SNOM и TERS): Конфигурации Upright, Inverted и Side позволяют сканировать пятно диаметром 50х50 мкм с объективом х100;
• Поддерживаются все существующие конфигурации TERS геометрии: освещение/получение сигнала снизу, сверху или сбоку.

LSRambo (ver.1.0.)

Программное обеспечение LSRambo (ver.1.0.) является собственной разработкой ООО «Активная Фотоника».

ООО «Активная Фотоника» является полным правообладателем и единственным уполномоченным дистрибьютером программного обеспечения LSRambo (ver.1.0.)

Назначение программного обеспечения

Программный комплекс предназначен для управления работой сканирующих зондовых микроскопов (СЗМ) и их комбинациями, обработки и анализа измеренных данных. Функции и возможности: установка, настройка, управление СЗМ и их комбинациями; обработка и анализ измеренных сигналов и данных (в том числе СЗМ данных); запись результата в упорядоченные файловые структуры; автоматическое конфигурирование СЗМ (АСМ) методов.

Функциональное назначение

• настройка оптической системы регистрации изгибов кантилевера;
• получение и обработка частотных характеристик;
• подвод образца к зонду;
• сканирование поверхности образца;
• проведение спектроскопических измерений;
• проведение скрабирования и индентирования;
• модификация поверхности образца с нанометровым (нанолитография);
• обработка и анализ данных, полученных на приборе;
• работа с устройствами нагрева образца;
• исследование различных зависимостей сигналов;
• настройка датчиков перемещения сканера.
